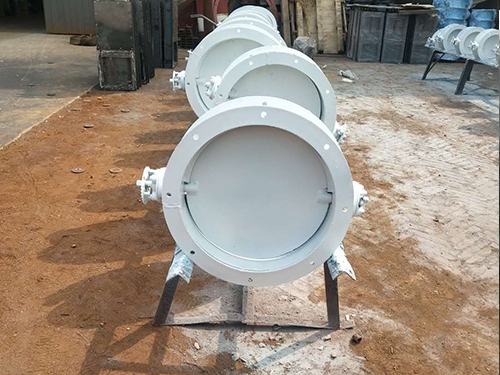

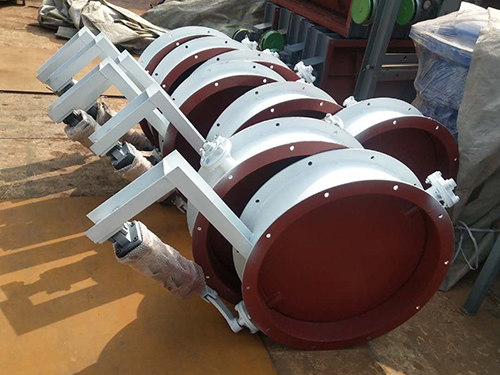

手动通风蝶阀是用灰铸铁、球墨铸铁、铸钢、铝合金、不锈钢等材料制成的用于硫酸行业中气体管路、硫磺制酸系统中的焚硫、化工、石化、冶炼、医药等的一种简易工具。
手动通风蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。采用弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边；而采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上广泛应用，而且还应用于热电站的冷却水系统。

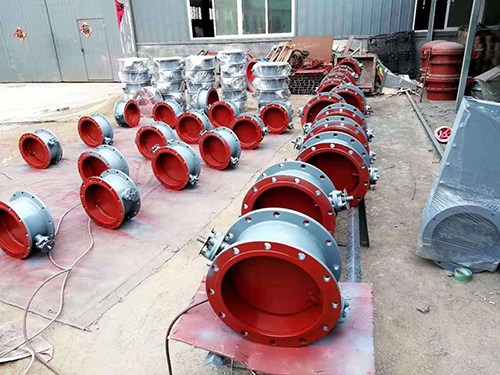

常用的蝶阀有手动通风蝶阀和法兰式蝶阀两种。手动通风蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
